| PP-12 |
Плазмотрон
для наплавки внутренних поверхностей |
| PP-12-01 |
Плазмотрон
для наплавки сплавов на основе Cu на обратной полярности |

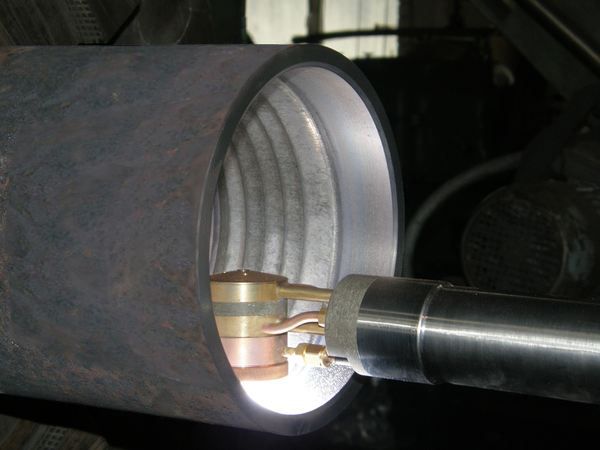

Плазмотрон PP-12 предназначен для наплавки внутренних
поверхностей различных деталей сплавами на основе Fe,
Ni и Co. |

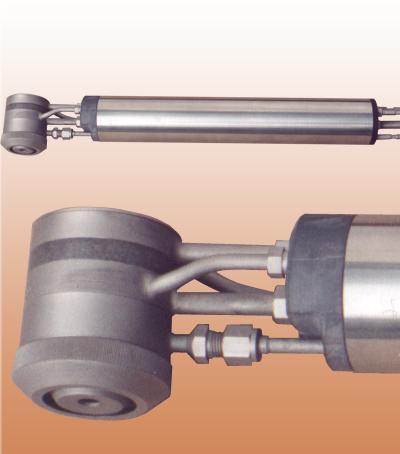

| Конструктивно плазмотрон состоит из двух
частей - собственно плазмотрона и держателя с горизонтальным
расположением коммуникаций, являющегося неотъемлемой
его частью. |
Плазмотрон присоединяется к держателю с помощью четырех
питающих трубок и фиксируется четырьмя полыми винтами, что
позволяет очень быстро присоединять или отсоединять его
при монтаже и обслуживании. Минимальный внутренний диаметр
наплавляемой детали составляет 90 мм. Максимальная длина
определяется длиной держателя (длина держателя базовой модели
- 350 мм).

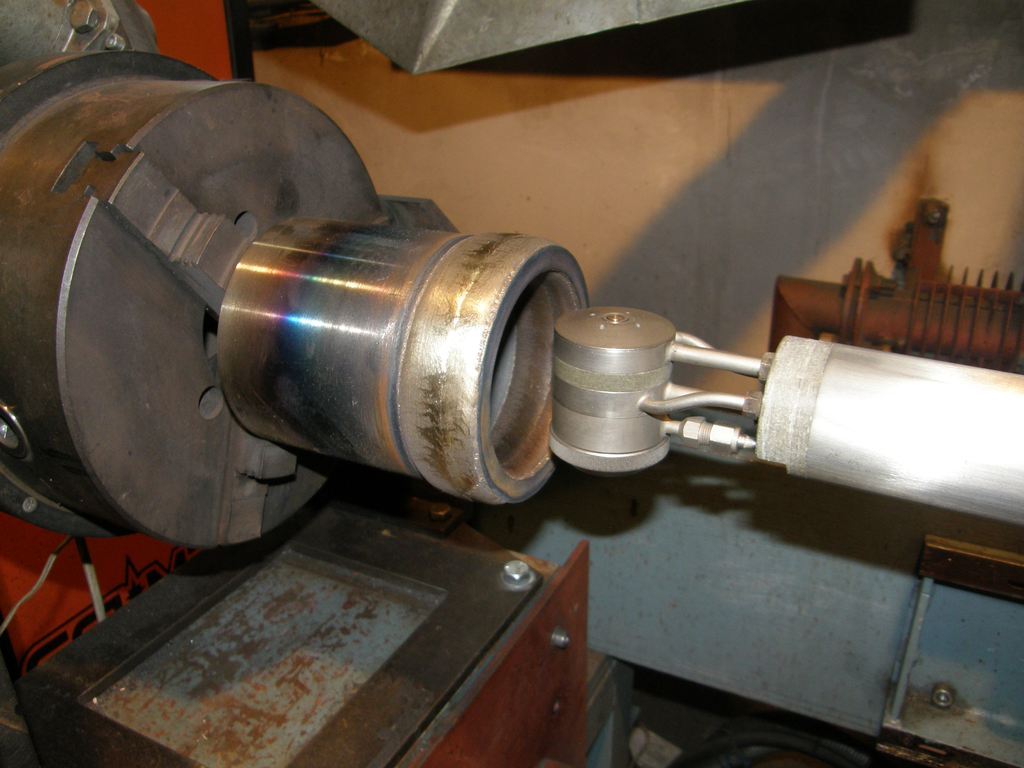

Плазмотрон PP-12-01 - это модификация PP-12 и предназначен
для наплавки сплавом на основе Cu как внутренних, так и
наружных поверхностей различных деталей. Основное применение
PP-12-01: подшипники скольжения, направляющие втулки, гидроцилиндры
и др.
Крепление и габаритные размеры аналогичны. Главное отличие
PP-12-01 от PP-12 заключается в специальной конструкции
катодного устройства, что позволяет использовать плазмотрон
на обратной полярности.
В качестве рабочего газа используется чистый аргон (99.995
% Ar).
Технические данные плазмотронов
| Параметры |
PP-12 |
PP-12-01 |
| Ток косвенной дуги, A |
25 - 50 |
25 - 50 |
| Ток прямой дуги, A |
30 - 250 |
30 - 200 |
| Подача присадочного порошка,
кг/ч |
0,5 - 5,0 |
0,5 - 4,0 |
| Фракция порошка, мкм |
63 - 200 |
63 - 200 |
| Потери порошка, % |
< 5 |
< 5 |
| Расход рабочего газа (аргон), л/мин |
12 - 17 |
14 - 19 |
| Расход охлаждающей воды, л/мин |
> 6 |
> 6 |
| Диаметр х высота, мм |
54 х 67 |
54 х 67 |
| Масса без держателя(с держателем), кг |
0,9(2,2) |
0,9(2,2) |
| Схематический
рисунок плазмотрона PP-12 (PP-12-01) |
 |
