| ПП-6-01 |
Высокопроизводительный
плазмотрон для наплавки наружных поверхностей |

Плазмотрон ПП-6-01
Плазмотрон ПП-6-01 предназначен для плазменно-порошковой
наплавки различных деталей сплавами на основе Fe,
Ni и Co с целью защиты их от износа, коррозии и т.д. Конструктивно
плазмотрон состоит из двух частей - собственно плазмотрона
и держателя с вертикальным расположением коммуникаций,
являющегося неотъемлемой его частью.
Плазмотрон крепится к держателю с помощью четырех
болтов, что позволяет очень быстро присоединять или
отсоединять его при монтаже и обслуживании.
Для расширения диапазона использования в состав плазмотрона
входят три пары плазмообразующих и фокусирующих сопел
различного диаметра. Нужные комбинации сопел выбираются
в соответствии с требуемой по технологии мощностью и концентрацией
плазменной дуги (см. Таблицу I). Фактически получается три
плазмотрона в одном.
В качестве рабочего газа используется чистый аргон (99.995
% Ar).
|
I. Рекомендованные комбинации сопел
| Диаметр
выходного отверстия сопел: плазм./фокус., мм/мм |
Основные рабочие параметры |
Фракция
порошка, мкм |
| Ток
прямой дуги, A |
Расход
рабочего газа, л/мин |
| плазма |
транспорт |
защита |
| 3 / 6 |
40-150 |
1,0 |
3,0 |
8,0 |
63-125 |
| 4 / 8 |
80-220 |
2,0 |
3,0 |
10,0 |
63-200 |
| 5 / 9 |
120-300 |
2,5 |
3,5 |
10,0 |
80-250 |
II. Технические данные плазмотрона ПП-6-01
| Ток косвенной дуги, A |
30-150 |
| Ток прямой дуги, A |
40-400 |
| Подача присадочного порошка, кг/ч |
0,5-10,0 |
| Фракция порошка, мкм |
40 - 250 |
| Потери порошка, % |
< 5 |
| Расход рабочего газа (аргон), л/мин |
12-20 |
| Расход охлаждающей воды, л/мин |
> 6 |
| Диаметр х длина, мм |
60х116 |
| Масса, кг |
1,8 |

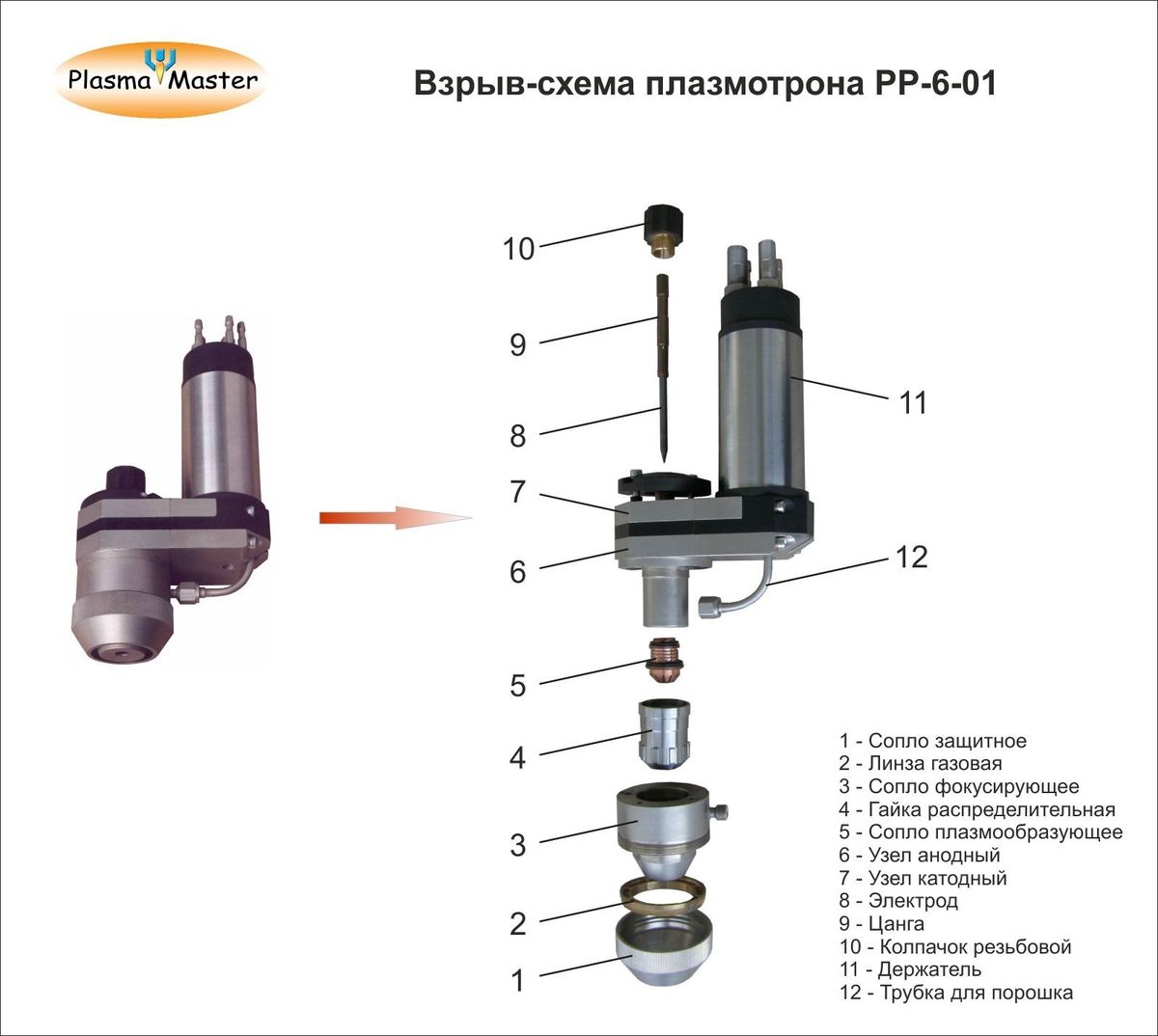

| III. Схематический
рисунок плазмотрона ПП-6-01 |
 |
